Дифаватомат деген не, оның қосылу схемасы

Үй, кеңсе немесе өндірістегі электр қауіпсіздігі электр желісін ұйымдастырудың маңызды аспектісі болып табылады. Заманауи техникалық шешімдер электр сымдарының ақауларына байланысты тоқ соғуынан және өрттен сенімді қорғауды қамтамасыз етуге мүмкіндік береді. Осындай құрылғылардың бірі - дифференциалды ажыратқыш немесе дифаватом. Бұл құрылғының не екенін, оның қалай жұмыс істейтінін және электр желісін ұйымдастыруда қандай артықшылықтар беретінін толығырақ қарастырайық.

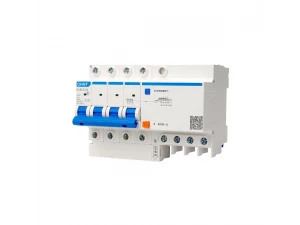

Дифаватомат дегеніміз не

Дифаватомат (немесе ДАБА (АВДТ) — дифференциалды тоқпен басқарылатын ажыратқыш) — автоматты ажыратқыш пен қорғаныс өшіру құрылғысының (ҚӨҚ) функцияларын біріктіретін біріктірілген қорғаныс құрылғысы. Дифаватоматтың негізгі мақсаты-электр желісін шамадан тыс жүктемелер, қысқа тұйықталу және тоқтың ағып кетуінен кешенді қорғауды қамтамасыз ету.

Диффавтоматтың жұмыс механизмі өткізгіштердегі тоқ мәнін тұрақты басқаруға негізделген. Құрылғыда жүктемеге кіретін тоқты одан шығатын тоқпен салыстыратын электронды орындау жағдайында дифференциалды трансформатор немесе компаратор бар.
Егер бұл мәндер арасында айырмашылық болса (мысалы, адам денесі арқылы тоқ кетіп қалса, немесе оқшаулаудың зақымдалуына байланысты), дифавтомат электр тоғының соғуы мен өрттің пайда болуына жол бермей, қуатты бірден өшіреді.

Дифаватомат дизайнының негізгі элементтеріне мыналар жатады:

• Тоқтың ағып кетуін анықтауға арналған дифференциалды трансформатор (электромеханикалық орындау жағдайында). ҚӨҚ блогы электронды болса, онда ағып кету датчигі және өшіру орауышы бар сигналды күшейту схемасы бірге қолданылады;
• Қысқа тұйықталудан қорғауға арналған электромагниттік ағытқыш;
• Шамадан тыс жүктемелерден қорғауға арналған жылу шығарғыш;
• Тізбекті ашу үшін өшіру механизмі.

Дифаватомат заманауи электр желісінің таптырмас элементі болып табылады, әсіресе ылғалдылығы жоғары бөлмелерде немесе жермен жанасатын металл конструкциялары бар жерлерде.

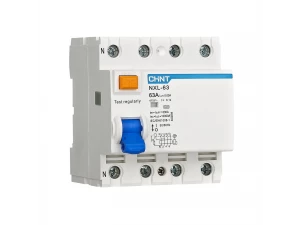

Дифаватомат және ҚӨҚ: айырмашылығы неде?

Көбісі дифавтоматты ҚӨҚ-пен шатастырады, бірақ бұл қорғаныс құрылғылары арасында түбегейлі айырмашылықтар бар.
ҚӨҚ тек тоқтың ағып кетуінен қорғауға арналған, ал ажыратқыш болса, шамадан тыс жүктеме мен қысқа тұйықталудан қосымша қорғайды.

ҚӨҚ нүктелік айырмашылықты анықтау, өлшеу блоктарынан және электр желісін ашуға арналған ажыратқыштан тұрады. Дифаватоматтан айырмашылығы, ҚӨҚ-те электр сымдарын кернеудің жоғарылауынан қорғауға арналған компоненттері жоқ.

Бірқатар артықшылықтарға жол ашатын, дифаватомат екі құрылғының функцияларын біріктіреді:

1. Электр қалқаншасында орынды үнемдеу: дифавтомат бөлек орнатылған ҚӨҚ және ажыратқышпен салыстырғанда DIN рейкада аз модульдерді алады.
2. Орнатуды жеңілдету: екі құрылғының орнына бір құрылғыны орнату қажет.
3. Кешенді қорғаныс: бір құрылғы барлық негізгі төтенше жағдайлардан қорғайды

ҚӨҚ және дифавтомат арасында таңдау кезінде нақты қолдану шарттары мен қорғаныс талаптарын ескеру қажет. Кейбір жағдайларда, жеке құрылғыларды пайдаланған жөн болып саналады, мысалы, қорғаныс себебін дәлірек анықтау қажет болғанда.

Дифаватоматтардың түрлері

Дифференциалды ажыратқыштар бірнеше техникалық сипаттамаларға сәйкес жіктеледі, бұл нақты қолдану жағдайлары үшін оңтайлы құрылғыны таңдауға мүмкіндік береді.

Тоқтың ағып кетуінен қорғау түрі бойынша:

• АС түрі - тек айнымалы тоқтың ағып кетуіне жауап береді. Күрделі электроникасы жоқ тұрмыстық электр желілері үшін қолайлы;
• А түрі - айнымалы және пульсті тұрақты тоқтың ағып кетуін бекітеді. Заманауи тұрмыстық техниканы қорғау үшін оңтайлы: кір жуғыш машиналар, теледидарлар, компьютерлер;
• В түрі - айнымалы, пульсті және тегістелген тұрақты тоқтың ағуы анықталған кезде іске қосылады. Өнеркәсіптік қондырғыларда және күн батареялары бар жүйелерде қолданылады;
• F түрі – желдеткіштер мен жылу сорғылары сияқты жоғары жиілікті кедергі жасайтын құрылғылары бар желілерге арналған.

Лездік ажырату тоғы бойынша:

• В класы - номиналды тоқтан 3-5 есе асқан кезде қуатты өшіреді. Ол аз жүктеме желілерінде қолданылады
• С класы - мұндай дифференциалды қосқыш номиналды тоқтан 5-10 есе асқан кезде іске қосылады. Пәтерлер мен жеке үйлер үшін оңтайлы
• D класы - тоқ 10-20 есе артқан кезде тізбекті ашады. Жоғары іске қосу жүктемесі бар нысандарда қолданылады

Іске қосу уақыты бойынша:

• Қалыпты — тоқтың ағуы анықталған кезде бірден іске қосылады;
• Селективті (S түрі) — өшірмес бұрын сәл кідіріс бар, бұл жалған позитивтердің ықтималдығын азайтады.

Ажырату қабілеті бойынша:

• 4,5 кА — шағын пәтерлер мен үйлер үшін;
• 6 кА — жүктемесі жоғары тұрмыстық электр желілері үшін;
• 10 кА және одан жоғары — сенімділікке жоғары талаптары бар өнеркәсіптік нысандар үшін.

Полюстер саны бойынша:

• Бейтарап бір полюсті (1P+N) — 220В бір фазалы желілер үшін;
• Екі полюсті (2P) — сонымен қатар, бір фазалы желілер үшін, бірақ фазаны да, нөлді де өшіреді;
• Төрт полюсті (4P) — 380В үш фазалы желілер үшін.

Дифф.ажыратқыштар қорғалатын желінің қуатымен де ерекшеленеді. Құрылғының номиналды тоғы неғұрлым жоғары болса, соғұрлым ол жүктемені көтере алады. Тұрмыстық қажеттіліктер үшін, әдетте, номиналды тоғы 40А-дан төмен дифаватоматтар жеткілікті, ал өндірістік нысандар үшін жоғары көрсеткіштері бар құрылғыларды қажет етеді.

Дифаватоматты қосу схемасы

Дифавтоматты дұрыс орнату бүкіл қорғаныс жүйесінің сенімді жұмысының кепілі болып табылады.

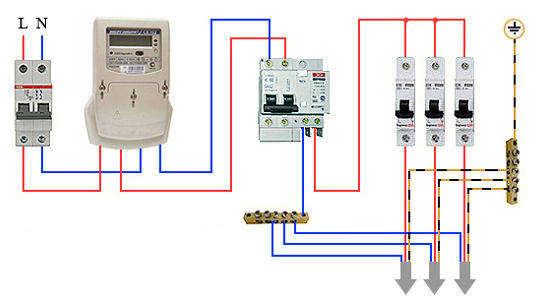

220В бір фазалы желі үшін

Кәдімгі көп пәтерлі және жеке үйлерде көбінесе бір фазалы желі қолданылады. Бұл жағдайда екі полюсті диффавтомат орнатылады.
Қосылудың екі негізгі нұсқасы бар:

1. Үйдің немесе пәтердің бүкіл электр желісін қорғау үшін электр есептегішінен басқа, бір дифаватоматты орнату. Алайда, бұл тәсілмен құрылғының іске қосылу себебін анықтау қиынырақ.
2. Оңтайлы схема – қажет ететін әр тобы үшін жеке дифаватоматты орнату (жарықтандыру, розеткалар, қуатты тұрмыстық техника). Бұл ретте, бір дифаватомат ажыратылса, басқа желілер өз бетінше жұмысын жалғастырады.

Дифаватоматты бір фазалы желіге қосу тәртібі:

• Пәтердегі кернеуді өшіріп, оның жоқтығын индикатормен тексеру.
• Дифавтоматты электр есептегіште DIN рейкасына бекіту.
• Кіріс сымдарды дифавтоматтың жоғарғы клеммаларына қосу (көк сым — "N" клеммасына, фазалық сым - "1" немесе "2" клеммасына).
• Қажет ететін техникаға келетін сымдарды төменгі клеммаларға қосу.
• Қосылу беріктігін тексеріп, кернеуді беріңіз.

Дифаватоматтың ажыратқыштары мықтап тартылып, барлық жұмыстар мен қосылымдар ҚР ЭҚК (ҚР Электр қондырғыларын орнату ережелері) бойынша сақталып орындалуы тиіс екенін есте сақтаған жөн.  Құрылғының жұмыс режимін "сынақ" батырмасы арқылы тексеруге болады.

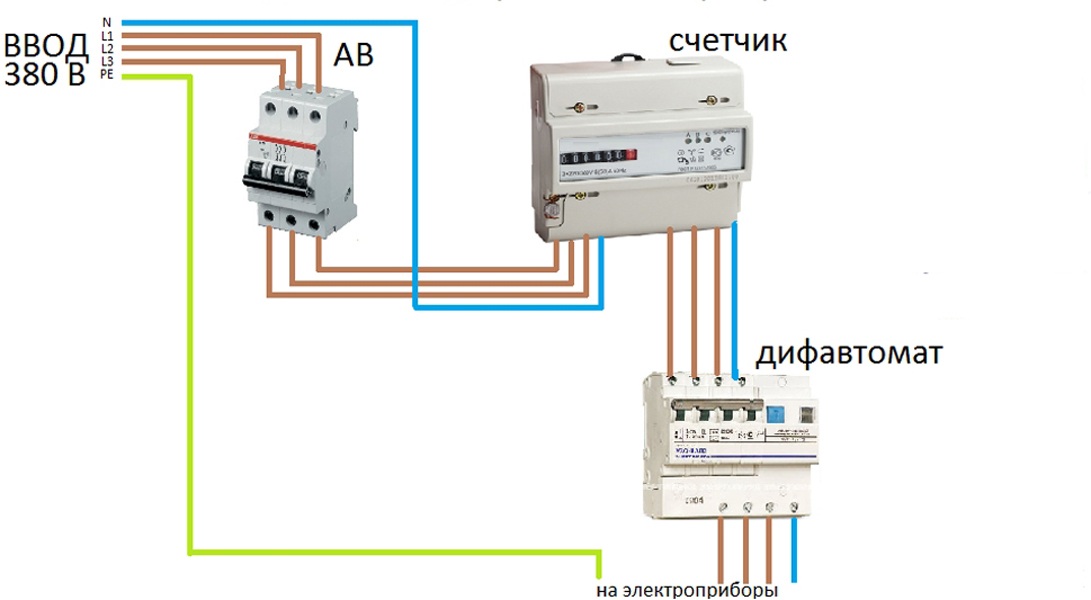

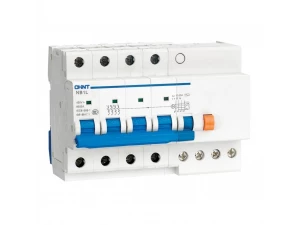

380 В үш фазалы желі үшін

Үш фазалы желілерде төрт полюсті дифференциалды автоматты ажыратқыштар қолданылады. Бұл схема коттедждер, жаңа үйлер және электр құрылғыларынан үлкен жүктемесі бар бөлмелерге қатысты.

Дифаватоматты қосу кезінде келесі ережелерді сақтау қажет:

• Байланыстың полярлығын қатаң сақтаған жөн ("N" клеммасы — нөлдік сым үшін).
• Жұмысты барлық сым толығымен тоқтан ажыратылғаннан кейін ғана жүргізілуі керек.
• Дифаватоматты, номиналды тоқтың болжамды жүктемесіне сәйкес таңдау керек.
• Дифаватоматтың шығатын сымдарын оған қосылмаған электр сымдарымен біріктіруге болмайды.
• Дифаватоматтан шығатын нөлдік сым жерге тұйықталумен қосылмауы керек.

Жасырын сымдар үшін қосылу схемасы дәл сондай болып қала береді, бірақ қосылымдардың сапасына ерекше назар аудару қажет. Дифавтоматты басқару жүйесі желінің күйін бақылайтын және төтенше жағдай туындаған кезде жедел ажыратуды қамтамасыз ететін басқару релесін қамтиды.

Құрылғының дұрыс қосылғанын және жұмыс істеп тұрғанын тексеру үшін дифаватомат корпусындағы "TEST" түймесін пайдаланыңыз. Оны басқан кезде, жұмыс істейтін құрылғы қорғалған тізбекті өшіруі керек.
