Қуат кабелін ұзартудың жолы: қауіпсіздік әдістері мен ережелері

Мыс немесе алюминий қуат кабелін салу, электр сымдарын орнату, тұрмыстық техниканы жөндеу немесе өнеркәсіптік жабдықты қосу кезінде, кең сұранысқа ие тауар болып табылады. Сымдардың дұрыс қосылмауы қызып кету, қысқа тұйықталу, тіпті, өртке әкеліп соқтыруы мүмкін.

Кабельдерді ұзартудың дәлелденген әдістері, қажетті құралдар мен керек-жарақтарды және электр желілерімен жұмыс істеудің негізгі қауіпсіздік ережелерін қарастырайық.

Қуат кабелін, қандай жағдайда, ұзартқан немесе ұлғайтқан жөн?

Кабельдерді ұзарту қажеттілігі әртүрлі жағдайларда туындайды. Розетка немесе ажыратқышты қабырғаның басқа жеріне ауыстырған кезде, қолданыстағы сымдардың ұзындығы жиі жетіспейді. Зақымдалған аймақты жөндеу үшін өткізгіштердің жаңа және ескі ұштарын қосу қажет. Электр жабдықтарын қуат көзінен қашықтықтан қосу, сондай-ақ, электр желілерін ұзарту қажеттілігін тудырады.

Өнеркәсіптік жағдайда, кабельдерді, басқару жүйелерін жаңарту, қосымша жабдықты орнату немесе жаңа электр желілерін төсеу кезінде ұлғайту керек. Дабыл және төмен тоқ жүйелері үшін сымдарды ұзарту сигналдың ұзақ қашықтықтағы тұтастығын қамтамасыз етеді. Үйде электр сымдарын орнату кезінде, сымның қысқа бөлігіне байланысты электрик, қажетті қосылу нүктесіне жету үшін қосылу әдістерін қолдануға мәжбүр.

Қуат кабелін ұлғайту әдістеріне шолу

Өткізгіш кабель сымдарын қосудың бірнеше әдісі бар.

• Гильзалармен баспақтау сенімді жанасуды қамтамасыз етеді, мыс және алюминий өткізгіштермен жұмыс істеуге жарамды.
• Дәнекерлеу күші ең аз қарсылықпен берік байланыс жасайды, бірақ дәнекерлеу құралы мен дәнекерлеу дағдыларын қажет етеді.
• Клеммалы колодкалар арнайы құралсыз орнатуды жылдам орындауға мүмкіндік береді.
• Тарамдарды дәнекерлеу, үлкен қимасы бар электр желілері үшін ең сенімді әдіс болып табылады.

Айырғыштар мен коннекторларды пайдалану, техникалық қызмет көрсету қажет болған жағдайда, қосылымды бөлшектеу процесін жеңілдетеді. Жоғары вольтты өнеркәсіптік кабельдер үшін 16 шаршы миллиметрден тұратын тарамдардың қимасы бар байланыстырғыш муфталар қолданылады.

Байланысудың жарамсыз әдістері

Қосымша бекітусіз, әдеттегі бұралуға электр қондырғыларын орнату, ережелерімен қатаң тыйым салынады. Бұралу орны қарсылықтың жоғарылауына байланысты қызып кетеді, бұл, өз кезегінде, оқшаулаудың өртенуіне әкелуі мүмкін. Мыс пен алюминий қосындысы, тікелей, уақыт өте келе, тотығатын және ыдырайтын гальваникалық жұпты құрайды.

Оқшаулаудың жалғыз әдісі ретінде электр таспасын пайдалану ылғал мен механикалық зақымданудан тиісті қорғауды қамтамасыз етпейді. Нашар жанасуы немесе жеткіліксіз тарту күші бар қысқыштар жылынып, қысқа тұйықталу қаупін тудырады. Кез-келген сым қосылымы қабырға ішінде емес, қосқыш қорапта немесе арнайы муфтада болуы керек.

Қуат кабелін құру бойынша қадамдық нұсқаулар

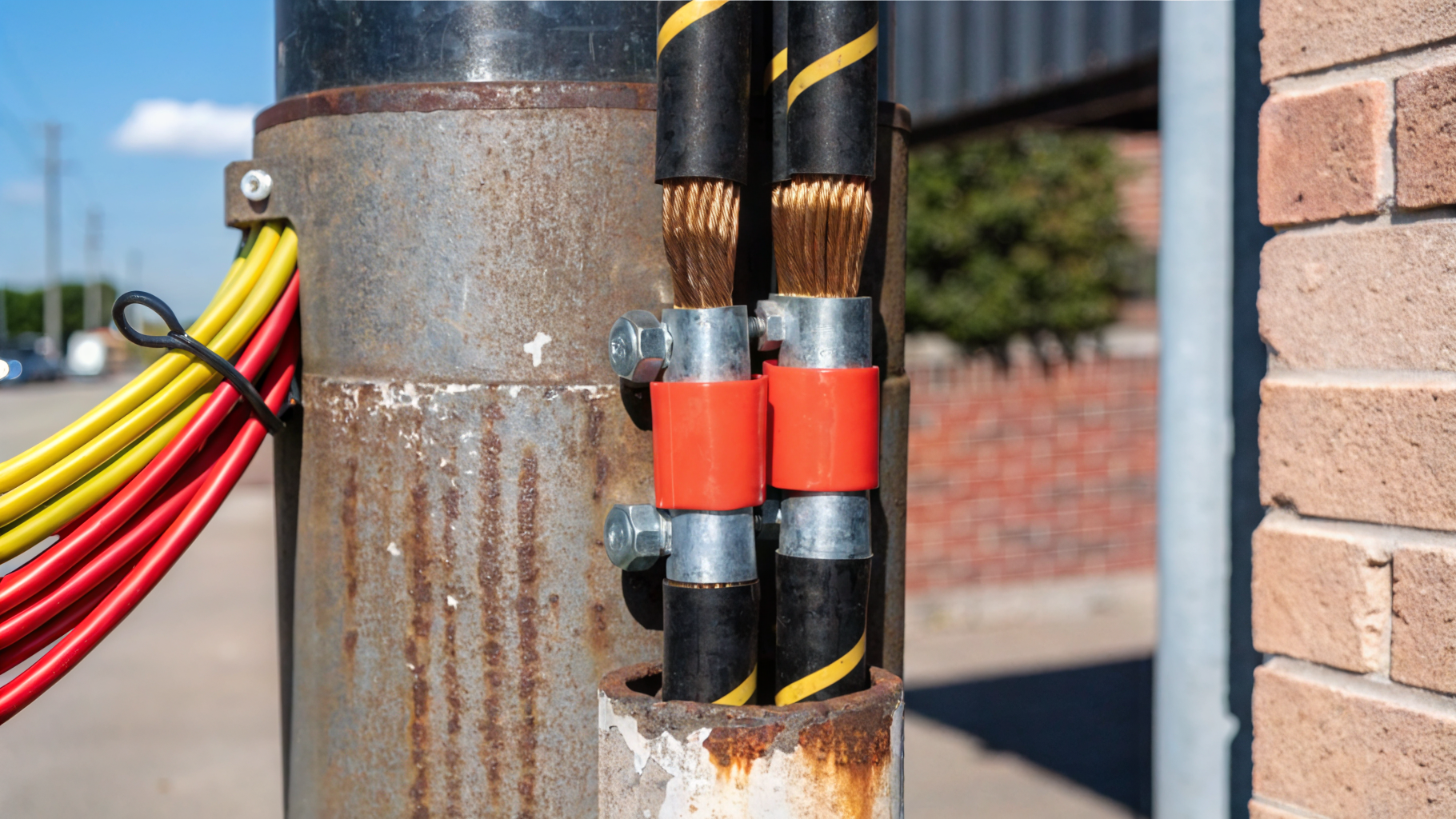

Қуат кабелін гильза мен жылуды төмендететін муфталар арқылы жалғау

Қорытынды уақыт: бір қосылымға 20-30 минут

Құны: 80-130 рубль (500-800 теңге): жеңдер, термо шөгімді түтік

Құралдар:

• Қысуға арналған пресс-кенелер
• Құрылыс фені немесе газ оттығы
• Стриппер немесе монтаждау пышағы
• Өлшеуіш және маркер

Шығын материалдары:

• Қосылым гильзалары (мыс немесе алюминий)
• Термо шөгімді түтік
• Сәйкес қиманы құруға арналған кабель

Сипаттама:

Кабельдің сыртқы қабығын жалғау қажет екі ұшынан 8-10 сантиметр ұзындыққа алыңыз.

Өткізгіш тарамдары зақымдануын болдырмау үшін, стрипперді пайдаланып, әр тарамның оқшаулауын 20-25 миллиметрге дейін тазалаңыз.

Өткізгіштердің материалына сәйкес гильзаны таңдаңыз - мыс үшін мыс, алюминий үшін алюминий немесе әртүрлі металдарды қосу үшін арнайы мыс-алюминий.

Кейін істеуге мүмкіндік болмайтындықтан, сығымдауды бастамас бұрын, кабельдердің біріне термо шөгімді түтікті салыңыз.

Тазартылған тарам ұштарын, гильзаға екі жағынан, тірелгенше салыңыз, олардың толық тереңдікке енгеніне көз жеткізіңіз. Пресс-кенелермен қысуды орындаңыз, сенімді бекіту үшін гильзаның ұзындығына 2-3 қысу жасаңыз.

Шөгілетін түтікті шеттерінде кішкене орын қалдырып, түйісетін жерге сырғытыңыз.

Құбырды құрылыс фенмен қыздырыңыз, оны қосылыстың шеңбері мен ұзындығы бойынша біркелкі жүргізіңіз. Шөгу температурасы, кабельдің оқшаулауына зақым келтірмеу үшін, негізінен 200 С-ден аспауы керек (кеңес әмбебап емес. Өнімнің паспортына сүйеніп әрекет ету керек). Түтік корпусты мықтап орап, герметикалық оқшаулау жасайды.

Тиісті өткізгіштерді жұптастыра отырып, әрбір кабель өзегі үшін процесті қайталаңыз.

Қосылған тарамдарды қосқыш қорапқа салыңыз немесе бүкіл байлам бойынша үлкен диаметрлі қосымша қысқыш муфтаны орнатыңыз.

Байланыстың сенімділігін жеңіл серпіліспен тексеріңіз-өткізгіштер гильзадан тартылмауы керек.

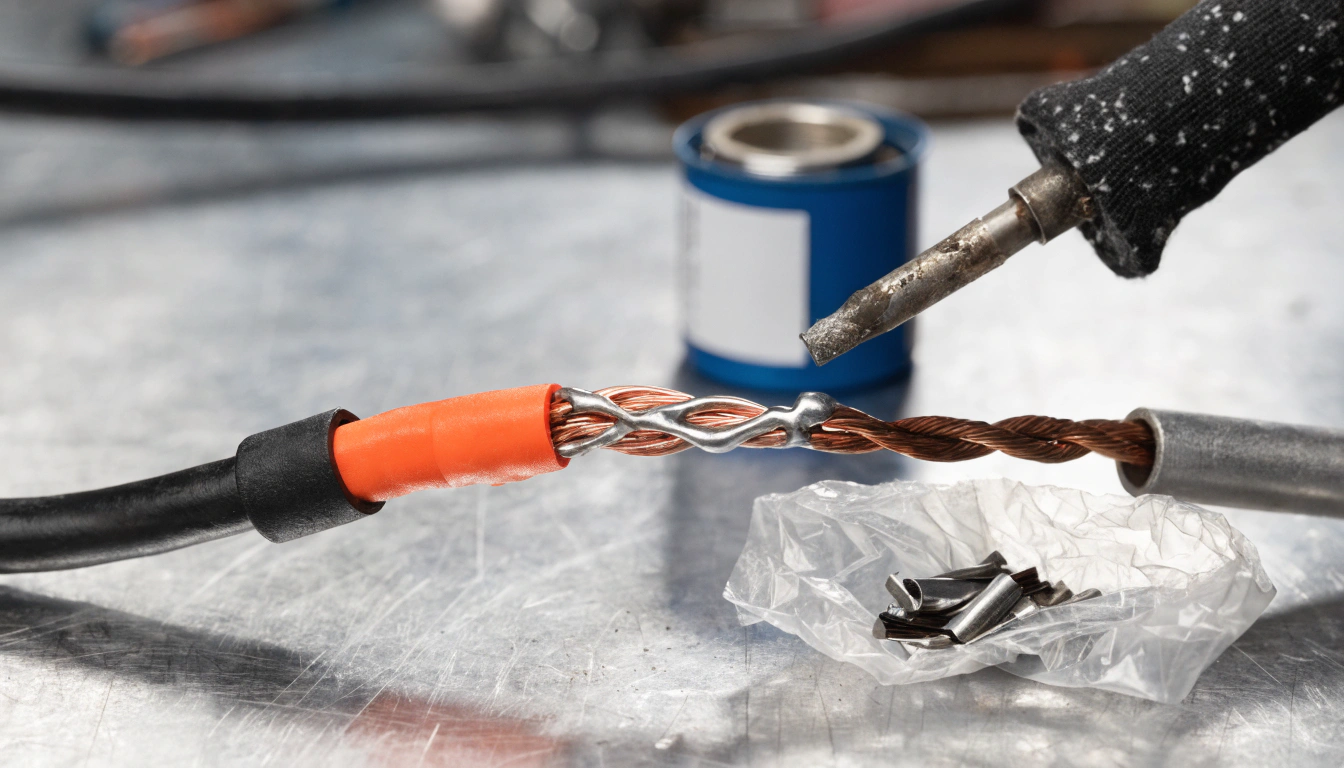

Кабельді дәнекерлеу және оқшаулау арқылы ұзарту

Қорытынды уақыт: бір қосылымға 30-40 минут

Құны: 50-80 рубль (300-500 теңге): дәнекерлеу, флюс, оқшаулау

Құралдар:

• Қуаты 60-100 Вт дәнекерлеу үтігі
• Стриппер немесе пышақ
• Надфиль немесе зімпара қағаз
• Қыспақ немесе ұстағыш үшінші қол

Шығын материалдары:

• Дәнекерлеу ПОС-60 немесе соған ұқсас құрал.
• Флюс (канифоль, дәнекерлеу қышқылы)
• Термо шөгімді түтік немесе жабысқақ таспа
• Ұзартуға арналған кабель

Сипаттама:

Оқшаулауды өткір құралмен алып, кабельдердің ұштарын, ұзындығы 30-40 миллиметрге дейін алып тастаңыз.

Тарамдарды, надфиль немесе тегістеуішпен жылтыратып, оксидті қабықшаны және кірді кетіріңіз.

Дәнекерлеумен жақсы байланысты орнату үшін, бетті спирт немесе еріткішпен майлаңыз.

Өткізгіштердің тазартылған ұштарына флюс жағып, бетіне біркелкі етіп таратыңыз.

Әр өткізгішті, алдын ала қыздырылған дәнекерлеу үтігімен жұқа дәнекерлеу қабатымен жауып, бөлек қалайылаңыз.

Екі қалайы ұшын қабаттастырыңыз немесе бұраңыз, оларды ыңғайлы күйде бекітіңіз.

Дәнекерлеу үтікпен қосылымды қыздырыңыз, берік байланыс пайда болғанша, дәнекерлеуді қосыңыз. Дәнекерлеу тамырлар арасындағы кеңістікті толығымен толтырып, біркелкі қабат түзетініне көз жеткізіңіз.

Қосылысты табиғи түрде суытыңыз.

Термо шөгімді түтікті түйіспеге сырғытыңыз және оны фенмен толығымен кішірейгенше қыздырыңыз. Егер жабысқақ таспа қолданылса, оны кабельдің оқшауланған бөлігінен бастап шамамен 10 миллиметр қабаттасқан 2-3 қабатқа ораңыз.

Дәнекерлеу әдісі мыс сымдарға жарамды, ал алюминий үшін арнайы флюс бен технологияны қолдану ұсынылады.

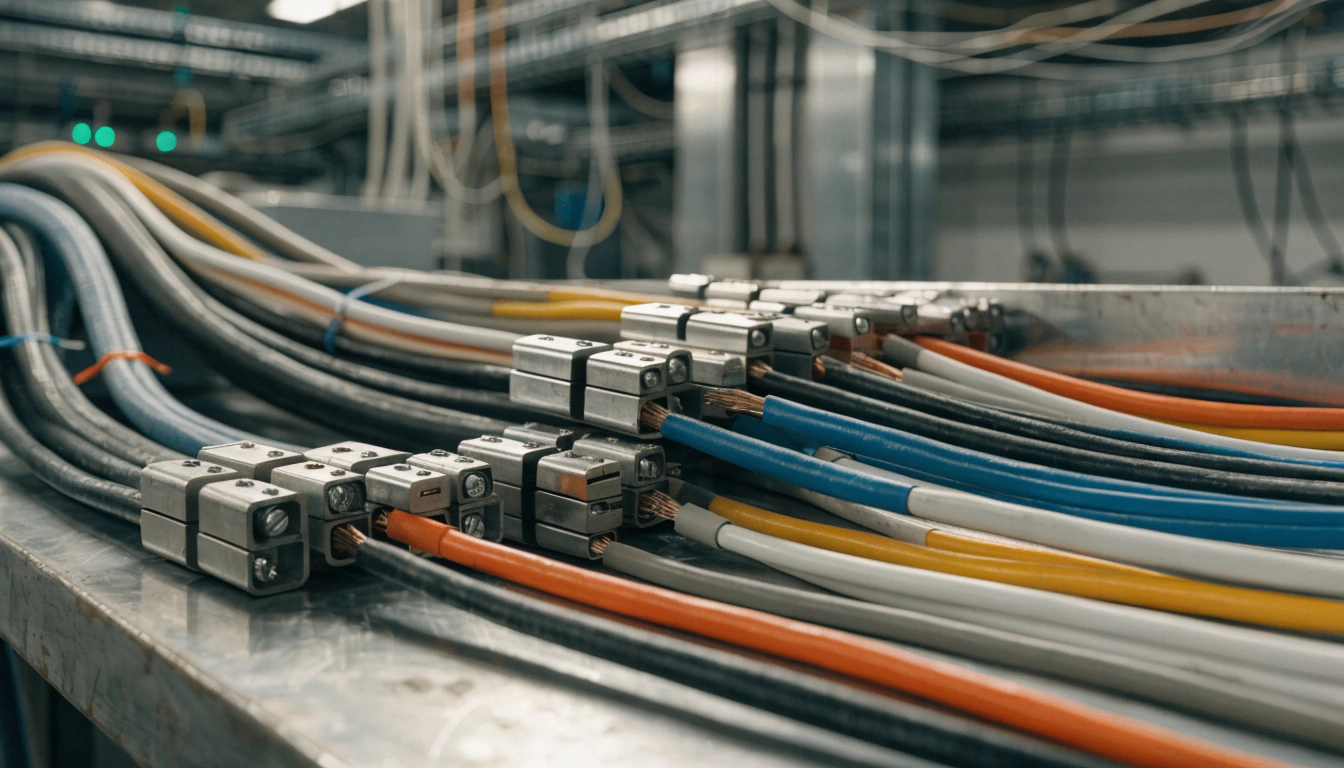

Кабельді ұзарту үшін клеммалы қосқыштарын пайдалану

Қорытынды уақыт: бір қосылымға 10-15 минут

Құны: 30 - 100 рубль (200-600 теңге ): WAGO клеммалы колодкалар немесе қысқыштары (келесіде, біз оны қысқаша түрде жазатын боламыз. Электротехника нарығында олар бірінші болып пайда болды және бұл бренд танымал болды. WAGO-дан басқа сатылымда IEK, GENERICA, REXANT, OBO Bettermann және басқалары бар).

Құралдар:

• Бұрағыш (жалпақ немесе айқара)
• Оқшаулауды кетіруге арналған стриппер
• Бүйір кескіштер
• Контактіні тексеруге арналған мультиметр

Шығын материалдары:

• WAGO бұрандалы немесе өздігінен қысылатын клемма төсемдері
• Құрастыру кабелі
• Тарату қорабы

Сипаттама:

Клемманы, сымдардың түріне және жұмыс жағдайына қарап таңдаңыз. Бұрандалы клемма жастықшалары әмбебап және арзан келеді, бірақ бұрандаларды көтеруді қажет етеді. WAGO өздігінен қысылатын терминалдарды орнату ыңғайлы және тұрақты қысу күшін қамтамасыз етеді, алюминий өткізгіштер үшін тотығуға қарсы пастаны қолдану ұсынылады.

Клемма өндірушісінің ұсыныстарын сақтай отырып, кабельдердің ұштарын ұзындығы 10-12 миллиметрге дейін тазартыңыз.

Бірінші сымның бос ұшын тиісті клемма колодкасы ұясына салыңыз.

Бұрандалы клеммалар үшін бұранданы бұрағышқа зақым келтірместен сенімді түрде бекіту үшін жеткілікті күшпен бұрағышпен қатайтыңыз.

Екінші сымды сол клемманың қарама-қарсы ұясына салыңыз да, оны бекітіңіз.

Опепацияны, барлық кабельдік тарамдармен қайталаңыз, оларды түсті таңбалау арқылы жұптастырыңыз.

Өткізгіштерді аздап тарту арқылы байланыстың сенімділігін тексеріңіз-олар клеммадан шықпауы керек.

Клемма қосылымдарын қабырғаға немесе монтаждау орнына бекітіп, қосқыш қорапқа салыңыз. Қорапта сымдардың шамадан тыс иілуінсіз барлық қосылымдарды орналастыру үшін жеткілікті орын бар екеніне көз жеткізіңіз. Клеммаларды пайдалану - бұл арнайы құралды қажет етпейтін тұрмыстық сымдар үшін қарапайым нұсқа.

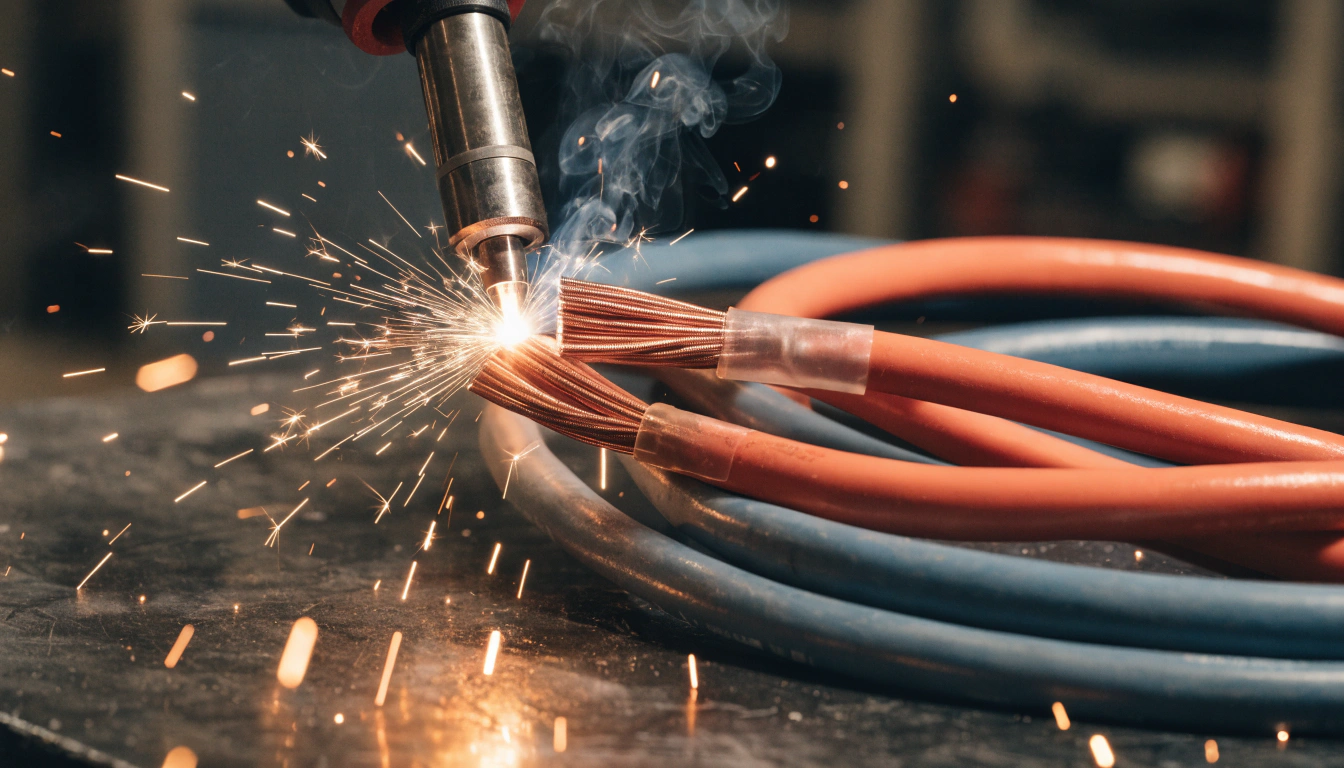

Кабель тарамдарын, ұзарту үшін дәнекерлеу

Қорытынды уақыт: бір қосылымға 40-60 минут

Құны: 150-230 рубль (1000-1500 теңге): электродтар, оқшаулағыш материалдар)

Құралдар:

• Сымдарға арналған дәнекерлеу құрылғысы (инвертор)
• Стриппер немесе пышақ
• Қорғаныс бет пердесі және қолғап
• Құрылыс фен

Шығын материалдары:

• Көмір немесе графит электродтары
• Жылу қысқыш ілінісу
• Құрастыру кабелі
• Дәнекерлеуге арналған флюс (қажет болған жағдайда)

Сипаттама:

Дәнекерлеу ең аз өтпелі кедергісі бар ең сенімді қосылымды қамтамасыз етеді және үлкен қималы қуат кабельдеріне жарамды.

Тарамдардың оқшаулауын ұзындығы 40-50 миллиметрге дейін тазалаңыз, бетін тотықтардан мұқият тазалаңыз.

Ұзындығы бойынша тығыз жанасуды қамтамасыз ете отырып, ұштарын бұраңыз.

Дәнекерлеу басталғанға дейін кабельдердің біріне қысқыш түтікті салыңыз.

Өткізгіштердің көлденең қимасына сәйкес тоқ орнату арқылы дәнекерлеушіні дайындаңыз - әдетте тұрмыстық кабельдер үшін 60-90 ампер (Назар аударыңыз! Ұсынысты, қатаң түрде ұстану міндет емес. Қызып кету мәселе тудырарлық. Бұл тек қимаға ғана емес, сонымен қатар, дәнекерлеу құрылғысына да байланысты. Мысалы, сіз RESANTA инверторлық дәнекерлеу құрылғысын қолдансаңыз (сымдарды дәнекерлеу немесе нүктелік дәнекерлеу функциясы бар), 1,5 мм2 қималары үшін - шамамен 20-25 А ток; 2,5 мм2 - шамамен 30-40 А ток).

Қауіпсіз жұмыс істеу үшін қорғаныс бет пердесі мен қолғап киіңіз.

Бұрау электродын түртіп, тоқты қысқа уақытқа беріңіз, контактілі шар пайда болғанға дейін өзектердің ұштарын ерітіңіз. Дәнекерлеу уақыты 1-2 секунд, артық жылу кабельдің оқшаулауын зақымдауы мүмкін.

Қосылысты, табиғи түрде, бір минут суытыңыз.

Қысқыш түтікті дәнекерленген жерге сырғытыңыз және тығыздау үшін фенмен қыздырыңыз.

Дәнекерлеу сапасын көзбен тексеріңіз-контактіде жарықтар мен раковиналарсыз біркелкі шар пайда болуы керек.

Дәнекерлеу - бұл жауапты электр желілерімен жұмыс істеу кезінде кәсіби электриктер қолданатын әдіс.

Жағдайға байланысты оңтайлы әдісті таңдау

3-4 киловаттқа дейінгі жүктемесі бар үй ішіндегі тұрмыстық электр сымдары үшін клемма қосқыштары немесе жеңдермен қысу қолайлы. Бұл әдістерді орындау оңай және қымбат құралды қажет етпейді. Дәнекерлеу электронды құрылғыларға, дабыл жүйелеріне және төмен тоқты желілерге ұсынылады, мұнда сигналдың тұрақтылығын қамтамасыз ету маңызды.

Дәнекерлеуді өнеркәсіптік қуат кабельдері, жоғары вольтты желілер және үлкен тоқ жүйелері үшін қолдану керек. Байланыс орны ондаған жылдар бойы техникалық қызмет көрсетусіз жұмыс істейді. Сыртқы тығыздағыш пен ылғалды бөлмелер үшін желім қабаты бар қысқыш муфталармен қосымша тығыздағышпен қысу әдісін қолданыңыз.

Әдісті таңдағанда, өткізгіштердің материалын ескеріңіз - алюминий тамырларын әдеттегідей дәнекерлеуге болмайды, олар үшін арнайы жеңдермен қысу қолайлы. Мысты алюминиймен байланыстыру өтпелі мыс-алюминий гильзаларын немесе WAGO паста клеммаларын пайдалануды талап етеді. Көлденең қиманың өлшемдері де шешімге әсер етеді-10 шаршы миллиметрден асатын кабельдер үшін қысу немесе дәнекерлеу қолайлы.

Қуат кабелімен жұмыс істеу кезіндегі электр қауіпсіздігі ережелері

Кез-келген жұмысты бастамас бұрын, қалқандағы кернеуді өшіріп, жұмыс туралы белгі қойыңыз. Кернеудің жоқтығын тексеріңіз. Мысалы, индикатор бұрағышын (екі полюсті кернеу көрсеткішін пайдалану сенімдірек) немесе мультиметрді пайдаланыңыз. Тіпті кішкене тоқ өмірге қауіп төндіруі мүмкін, әсіресе ылғалды жағдайда.

Электр қондырғыларымен жұмыс істеуге арналған оқшауланған тұтқасы бар құралды пайдаланыңыз. Жоғары вольтты желілермен жұмыс істегенде резеңке қолғаппен және оқшаулағыш төсенішпен жұмыс жасаңыз. Қосылымдарды дәл орындау үшін жұмыс кеңістігін жақсы жарықтандырғаныңызға көз жеткізіңіз.

Орнату аяқталғаннан кейін, кернеу берілмес бұрын, оқшаулау кедергісін мегаомметрмен тексеріңіз. Қосылыстың сапасын жүктеме кезінде жұмыс істеудің бірінші сағатында жылудың болмауымен бағалауға болады. Барлық байланыстырушы бөліктер кездейсоқ жанасудан және түйіспелі қораптармен немесе муфталармен механикалық зақымданудан қорғалуы керек.

Қуат кабельдерін газ құбырларымен немесе сантехникамен бір деңгейде көлденең жүргізбеңіз. Нормативтерге сәйкес әр түрлі мақсаттағы сымдар арасындағы ең аз қашықтықты сақтаңыз. Болашақ жүйені күтіп ұстау мен жөндеуді жеңілдету үшін сым схемасындағы қосылым орындарын құжаттаңыз.

Кабельді ұлғайту туралы жиі қойылатын сұрақтар

Кез-келген қиманың қуат кабелін құруға болады ма?

Теориялық тұрғыдан, кез-келген қиманың кабелін құруға болады, бірақ әр өлшем үшін ұсынылған әдістер бар. 2,5 шаршы миллиметрге дейінгі жұқа сымдар клеммалар немесе дәнекерлеумен оңай қосылады. 2,5 шаршы миллиметрден астам дәнекерлеу Pue (электр қондырғыларын орнату ережелері) дәнекерлеудің негізгі әдісі ретінде ұсынылмайды, себебі дәнекерлеу қызған кезде ағып кетеді. 4-тен 16 шаршы миллиметрге дейінгі орташа кабельдер жеңдермен қысуды немесе қуатты бұрандалы клеммаларды қолдануды қажет етеді.

25 шаршы миллиметрден және одан жоғары қалың қуат кабельдері үшін дәнекерлеу немесе бұрағышпен бекітілген арнайы қосқыш муфталар қолданылады. Сымның көлденең қимасы бойынша гильза немесе клеммаларды дәл таңдау маңызды, әйтпесе байланыс сенімсіз болады. Компоненттерді дұрыс таңдамау құрылымның қызып кетуіне және зақымдалуына әкелуі мүмкін.

Сыртқы немесе ылғалды бөлмелер үшін қосылыстың тығыздалуын қалай қамтамасыз етуге болады?

Сыртқы тығыздағыш пен ылғалды бөлмелер үшін ішкі жабысқақ қабаты бар қысқыш муфталарды қолданыңыз. Қызған кезде желім ериді және ылғалдың енуінен қорғайтын бүкіл кеңістікті герметикалық түрде толтырады. Сонымен қатар, силикон немесе полиуретан негізіндегі тығыздағышты қолдануға болады.

Қосылымды резеңке кіріс тығыздағыштары бар арнайы ылғалға төзімді қосқыш қорапқа салыңыз. Корпустың қорғаныс дәрежесі, дала үшін IP65 және жуынатын бөлме үшін IP44-тен төмен болмауы керек. Тығыздағыштың тұтастығын үнемі тексеріп отырыңыз, әсіресе маусымдық температураның өзгеруінен кейін.

Кабельді ұзартуға кепілдік бар ма?

Кәсіби монтаждау кезінде электрика жұмысына 1 жылдан 3 жылға дейінгі кепілдік беріледі. Кепілдік қосылыстардың сапасына және пайдаланылған материалдарға қолданылады, бірақ сыртқы әсердің немесе желінің шамадан тыс жүктелуінің зақымдалуын қамтымайды. Кепілдік қызмет көрсету өтінімдерін растау үшін құжаттар мен қосылымдардың орналасу схемасын сақтап қалыңыз.

Өздігінен жасалған кеңейтудің ресми кепілдігі жоқ, бірақ дұрыс орнатылса, ол негізгі сымдардан кем емес деңгейде қызмет етеді. Сенімді нәтижеге қол жеткізу үшін сертификатталған материалдарды қолданыңыз және өндірушілердің нұсқауларын орындаңыз. Сапасыз компоненттер дұрыс орнатылған кезде де істен шығуы мүмкін.
