Күштік автоматты ажыратқыштардың техникалық сипаттамалары
Силовой автоматический выключатель выступает базовым элементом защиты распределительных сетей промышленного масштаба. Конструктивное исполнение делится на устройства в литом корпусе (MCCB) и воздушные силовые выключатели (ACB).
Регламентация их рабочих параметров подчиняется нормам IEC 60947–2, что кардинально отличает их от бытовой модульной аппаратуры.
Данный материал раскрывает ключевые инженерные аспекты выбора оборудования для обеспечения бесперебойного электроснабжения ответственных инфраструктурных объектов, включая насосные станции и производственные комплексы.
Нормативная дихотомия: промышленный и бытовой сегменты
Разделение аппаратов защиты базируется на принципиально разных подходах к безопасности и надежности.
- ГОСТ IEC 60898–1 (Гражданское строительство)
Ориентирован на устройства, эксплуатируемые неквалифицированным персоналом. Токовый лимит ограничен 125, А, а предельная коммутационная способность (Icn) нормативно ограничена потолком в25-кА . Для бытового применения и жилого фонда стандартными и наиболее массовыми являются номиналы 4.5-кА ,6-кА и10-кА . - ГОСТ Р 50030.2 / IEC 60947–2 (Промышленный класс)
Устанавливает строгие рамки для аппаратов, обслуживаемых электротехническим персоналом. Номинальные токи достигают 6300, А, а стандарт жестко регламентирует электродинамическую стойкость, коммутационный ресурс и алгоритмы селективной координации. Именно эти нормы являются фундаментом для подбора MCCB и ACB.

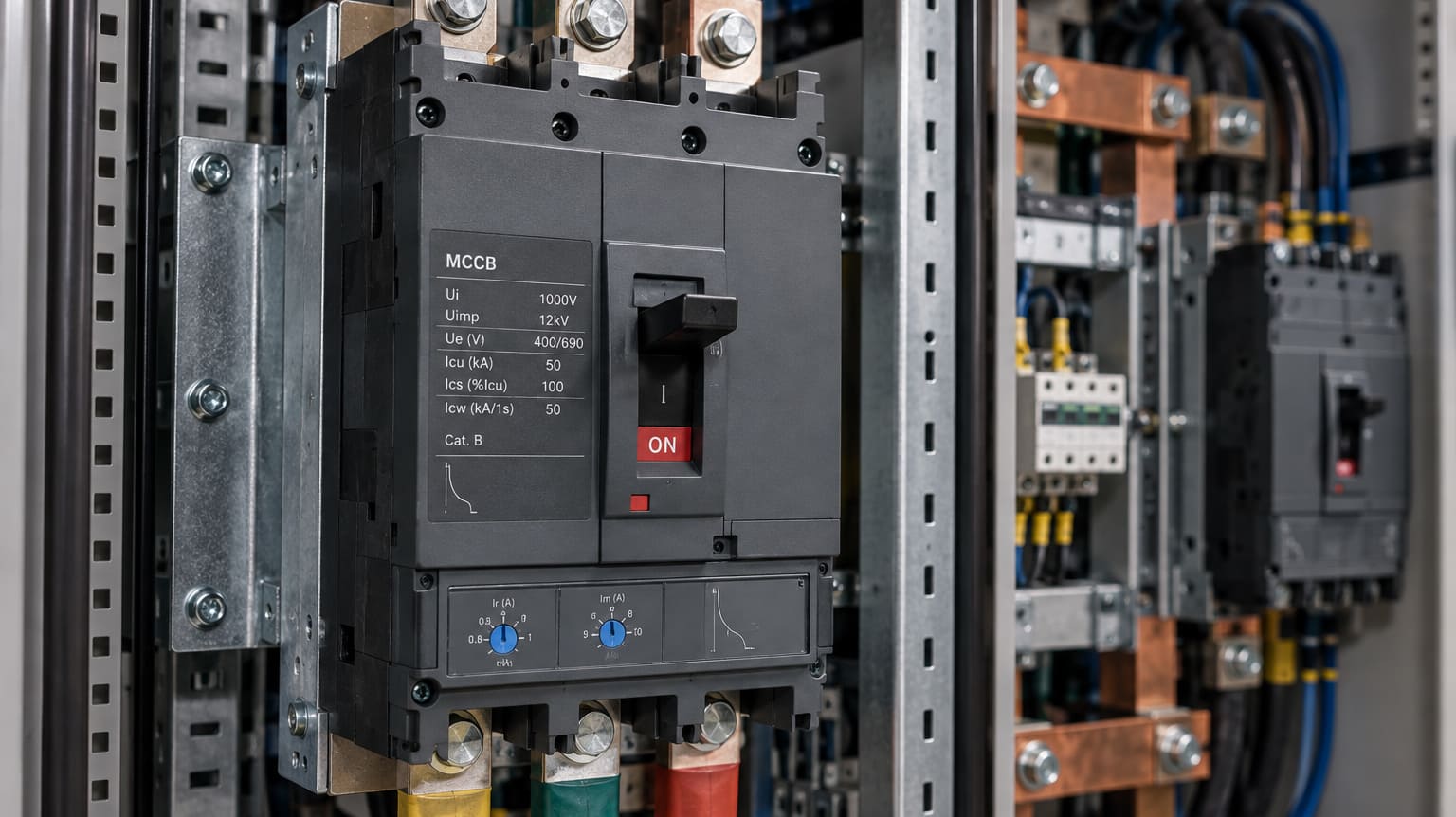

Коммутационная стойкость: деконструкция параметров Icu, Ics, Icw и Icm
Способность автоматического выключателя ликвидировать аварию без собственного разрушения является приоритетной метрикой, жестко привязанной к рабочему напряжению (Ue).
- Icu (Предельная наибольшая отключающая способность)
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен прервать в рамках испытательного цикла «O — t — CO — t — CO» (или упрощенногоO-CO-CO ). После ликвидации такой аварии дальнейшая исправная эксплуатация устройства не гарантируется и требует обязательного вывода из эксплуатации для ревизии или замены контактной группы. - Ics (Номинальная рабочая отключающая способность)
Уровень тока короткого замыкания, который аппарат способен успешно отключать неоднократно (испытательный цикл «O — t — CO»). При этом устройство полностью сохраняет свои паспортные характеристики, функциональность и готово к немедленному повторному пуску без дефектовки. Для критически важных и ответственных узлов энергосистемы рекомендуется выбирать выключатели с соотношением Ics = 100% Icu. - Icw (Кратковременно выдерживаемый ток)
Действующее значение, которое автоматический выключатель выдерживает в замкнутом состоянии заданный интервал (обычно 0.5–1 секунда). Ключевой параметр для построения временной селективности на вводных панелях. - Icm (Наибольшая включающая способность)
Максимальное пиковое значение тока, при котором выключатель способен включиться на цепь с коротким замыканием и выдержать возникающее электродинамическое воздействие.
Важно учитывать, что коммутационный ресурс нелинейно падает с ростом напряжения сети

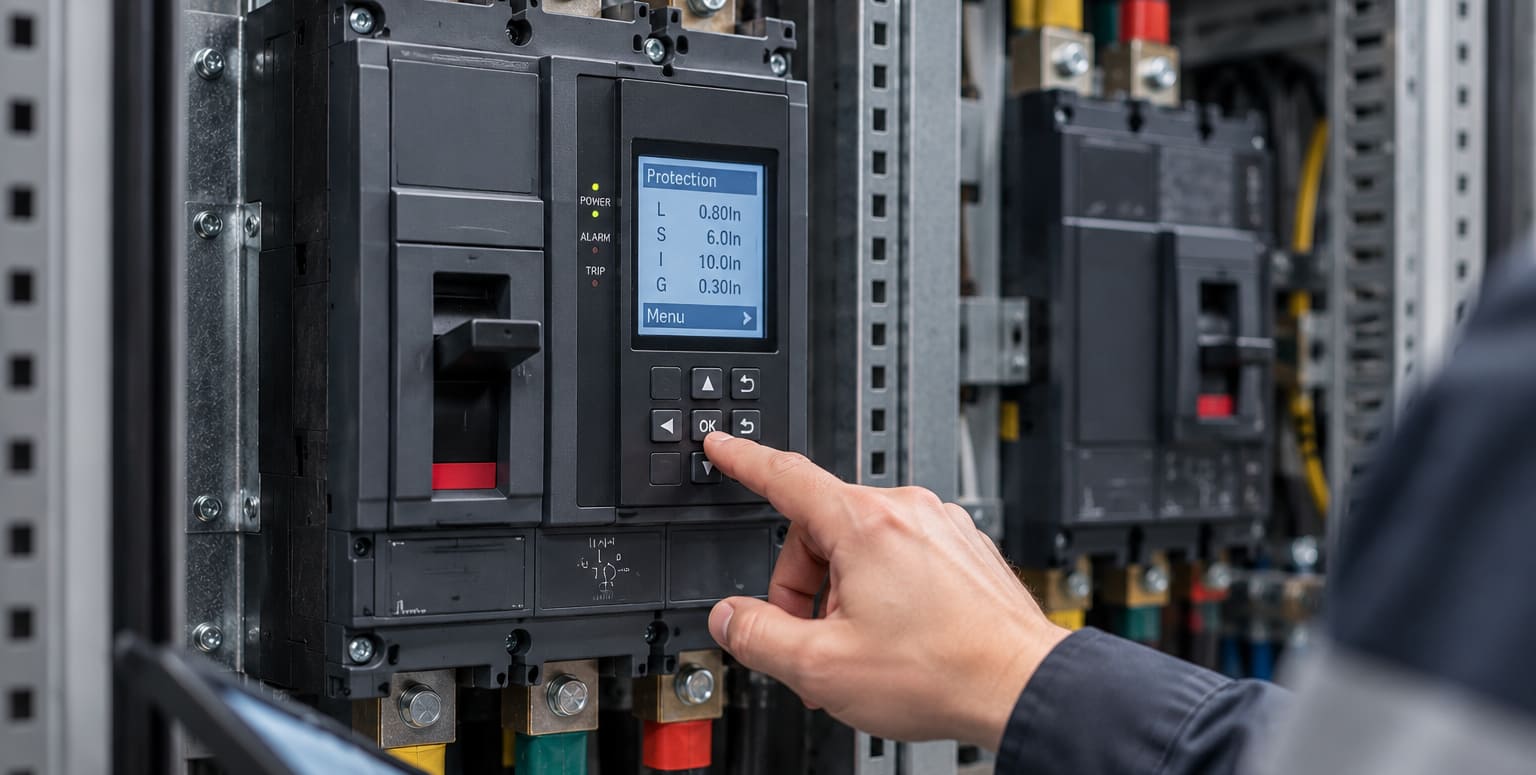

Микропроцессорные расцепители: логика защиты LSIG
Современная промышленная автоматика переходит от термомагнитных механизмов к интеллектуальным электронным блокам управления, обеспечивающим прецизионную настройку уставок.
- L (
Long-time , перегрузка)
Тепловая защита с регулируемым током срабатывания (Ir от 0.4 до 1.0 In) и настраиваемой выдержкой времени (tr) для имитации реального нагрева проводников. - S (
Short-time , селективная отсечка)
Защита от сверхтоков КЗ с искусственной задержкой. Уставка тока (Isd) задается кратно Ir, а выдержка (tsd) координируется с нижестоящими автоматическими выключателями для локализации аварии. - I (Instantaneous, мгновенная отсечка)
Мгновенное размыкание цепи при сверхтоках КЗ без выдержки времени (Ii). - G (Ground fault)
Защита от токов замыкания на землю с настраиваемой токовой уставкой (Ig) и временем срабатывания (tg) для фильтрации ложных срабатываний.
Дополнительно такие блоки поддерживают мониторинг гармоник, защиту нейтрали и интеграцию в

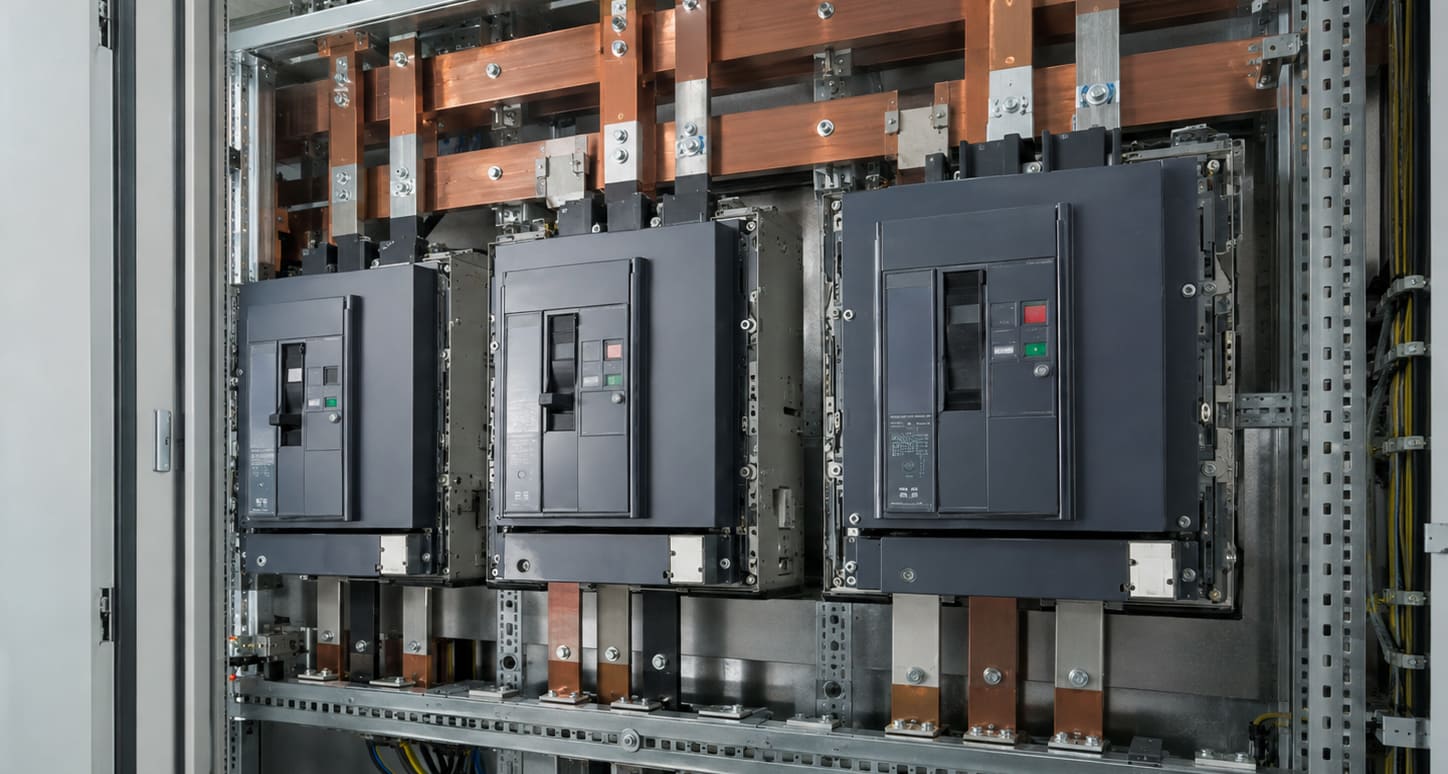

Координация селективности: категории применения, А и В
Стандарт IEC 60947–2 классифицирует автоматические выключатели по их поведению в аварийных режимах, что не следует путать с бытовыми
- Категория, А
Устройства без искусственной задержки при КЗ. Обладают высоким токоограничением, срабатывают мгновенно. Селективность между аппаратами категории, А определяется координацией их защитных характеристик и токоограничивающими свойствами конкретной комбинации автоматических выключателей - Категория В
Аппараты с нормированным параметром Icw, позволяющие вводить выдержку времени (tsd). Идеальны для вводных секций ГРЩ, так как обеспечивают избирательное отключение поврежденного участка без обесточивания всей шины.

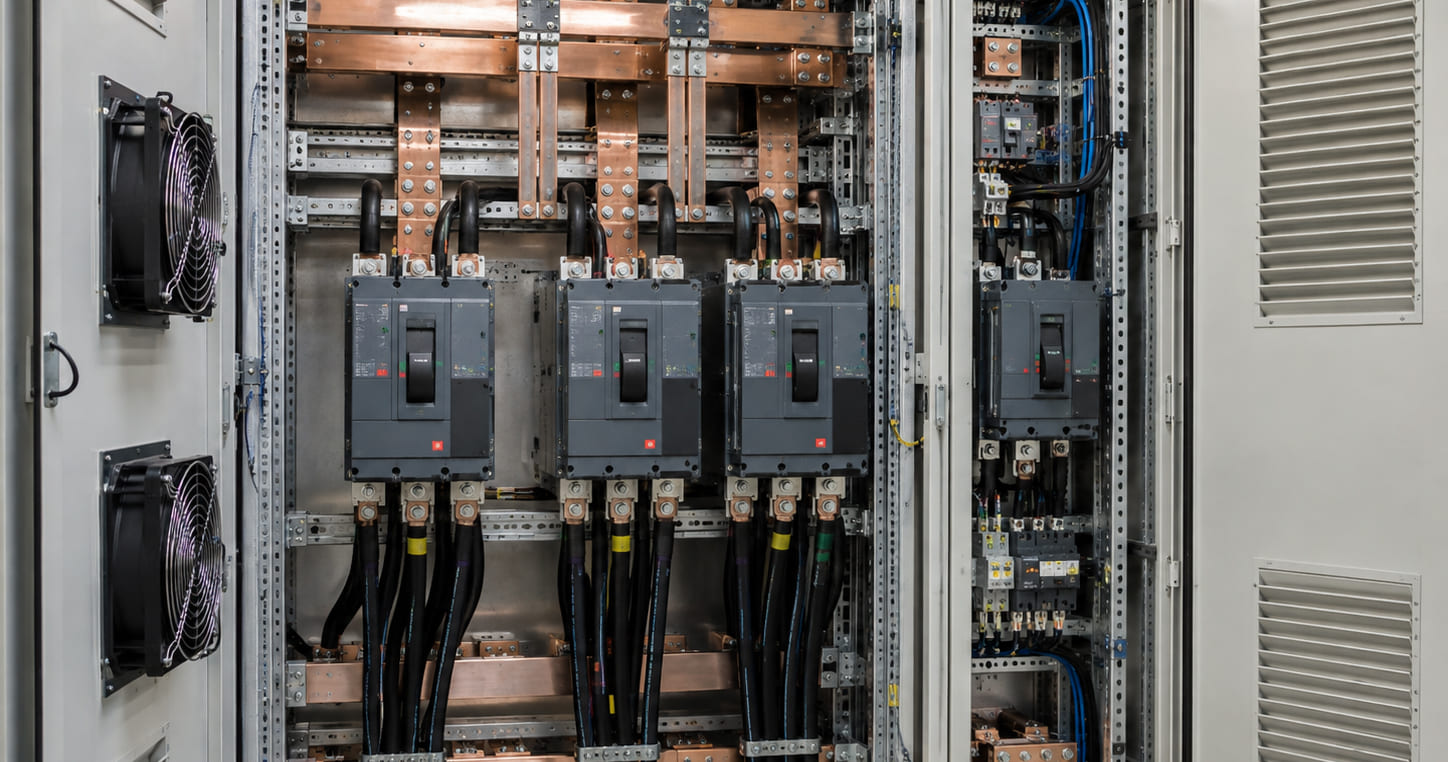

Термическая деградация номинала и паразитное тепловыделение
Паспортный ток (In) валиден исключительно при эталонной температуре среды +40 °C. В условиях замкнутого объема НКУ (низковольтного комплектного устройства) с повышенным нагревом применяется коэффициент температурного снижения. Пренебрежение этим фактором провоцирует преждевременное срабатывание теплового расцепителя и ускоренное старение изоляции.
Динамика падения пропускной способности для автоматического выключателя с базовым In = 400, А:
- +40 °C: 400, А (100% ресурса)
- +50 °C: 376, А
- +60 °C: 350, А
- +70 °C: 320, А
Параллельно необходимо учитывать параметр «собственные потери мощности». Автомат на 250, А способен генерировать 40–60 Вт тепла за счет переходного сопротивления контактов.
Суммарный тепловой баланс шкафа диктует необходимость расчета принудительной вентиляции для предотвращения каскадного перегрева смежных компонентов.
Алгоритм инженерного подбора силового выключателя
Комплексная спецификация оборудования требует последовательного выполнения этапов:
- Анализ топологии сети
Фиксация рабочего напряжения (Ue) и конфигурации фаз. - Определение расчетного тока
Учет коэффициентов нагрузки. - Расчет параметров КЗ
Вычисление ожидаемого тока короткого замыкания в точке инсталляции. - Верификация коммутационной стойкости
Необходимо проверить, чтобы Icu автоматического выключателя при заданном рабочем напряжении был не ниже ожидаемого тока короткого замыкания. Значение Ics дополнительно оценивается исходя из требований к сохранению работоспособности аппарата после аварии - Координация селективности
Перекрестная проверка таблиц селективности производителя для исключения ложных отключений вышестоящих автоматов. - Конфигурация расцепителя
Выбор между термомагнитным исполнением и микропроцессорным блоком (LSI/LSIG) для тонкой настройки логики защиты. - Определение конструктива
Выбор стационарного, втычного или выкатного исполнения исходя из регламента сервисного обслуживания.
Ответы на профильные технические вопросы
Допустима ли установка автомата на 250, А при фактической нагрузке 160, А?
Да, при условии применения микропроцессорного расцепителя. Уставка перегрузки (Ir) калибруется ровно под 160, А, что обеспечивает адекватную защиту кабеля и создает резерв для будущего расширения мощности без замены корпусной части выключателя.
Какие риски несет схема каскадирования?
Каскадирование позволяет использовать нижестоящие автоматы с меньшей отключающей способностью за счет токоограничения вышестоящим автоматом. Основной риск заключается в потере селективности: при тяжелом КЗ возможно одновременное отключение обоих автоматических выключателей, что приводит к необоснованному обесточиванию крупных сегментов сети.
Требуется ли замена выключателя после ликвидации короткого замыкания?
Если зафиксированный ток КЗ не превысил значение Ics, автомат признается годным к дальнейшей эксплуатации. Если он приближался к пределу Icu, необходима обязательная внеплановая дефектовка контактной группы и механизмов привода.
