ҚӨҚ (УЗО) дегеніміз – жұмыс принципі, дифаватоматтан айырмашылығы
ҚӨҚ (УЗО) автоматы электр қауіпсіздігінің негізгі элементі болып табылады. Ол адамдарды желінің ағып кетуі кезінде электр тоғының соғуынан қорғайды. Ажыратқыштардың бұл түрі сымдардың қалыпты жұмыс режимінен ауытқуларға бірден жауап бере отырып, тұрмыстық және өндірістік нысандарда сенімді қорғауды қамтамасыз етеді.
ҚӨҚ (УЗО) автоматы: толық атауы
ҚӨҚ (УЗО) Қорғаныс Өшіру Құрылғысын білдіреді. Бұл электрмеханикалық құрылғы тізбектегі кіріс және шығыс тоқ арасындағы тепе-теңдікті басқарады. ҚӨҚ – тың негізгі міндеті-тоқтың ағып кетуін анықтаған кезде қуатты дереу өшіру.
Басқа ажыратқыштардан айырмашылығы, ҚӨҚ шамадан тыс жүктеме немесе қысқа тұйықталу кезінде емес, тек тоқ ағып жатқанда ғана іске қосылады. Бұл айырмашылықты түсіну белгілі бір тапсырмалар үшін әртүрлі типтегі қорғаныс құралдарын дұрыс таңдауға көмектеседі.
ҚӨҚ келесі түрлерде болады:

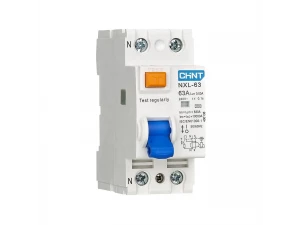

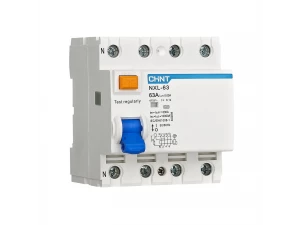

- Полюстер санына қатысты: екі полюсті (бір фазалы желілерде қолданылады) және төрт полюсті (үш фазалы желілерге арналған).
- Басқару түрі бойынша: электронды және электромеханикалық
- Сезімталдық бойынша: іске қосу тоғының әр түрлі номиналды мәні бар.
ҚӨҚ сипаттамалары модель мен өндірушімен анықталады. Құрылғыны таңдағанда номиналды тоқты, ағып кету шегін және өшіру жылдамдығын ескерген жөн.
ҚӨҚ жұмыс принципі
ҚӨҚ жұмысы болып, өрт сөндіру кіреді: құрылғы қауіпті жағдайлардың алдын алу үшін дифференциалды тоқты үнемі басқарады. Құрылғының ішінде кіріс және шығыс тоқ көрсеткіштерін үнемі салыстыратын тоқ трансформаторы бар.
Қалыпты режимде фазалар мен нөлдік сым арқылы өтетін тоқ тең болып келеді. Ағып кету пайда болған кезде (мысалы, адам жалаңаш сымға тигенде немесе электр құрылғыларының металл бөліктері кернеуде болғанда), тоқтың бір бөлігі дене арқылы жерге өтіп, кіріс және шығыс тоқтардың арасындағы айырмашылықты тудырады. Бұл айырмашылық белгіленген шектен асқанда, ҚӨҚ іске қосылады да, қуатты өшіріп тастайды.
ҚӨҚ жұмысының схемасы келесідей:
- Тоқ трансформатордың бастапқы орамасынан өтеді (фазалық сым);
- Әрі қарай, қайталама орам арқылы (нөлдік сым);
- Екі орам да магниттік ағындарды құрайды, олар қалыпты режимде бір-бірін теңестіреді;
- Тоқ ағып жатқанда магнит ағындары тең болмайды;
- Басқару орамасында тоқ пайда болады;
- Бұл тоқ түйреуіштерді ашатын және тізбектерді ажырататын релені іске қосады.
ҚӨҚ 10-дан 30 мА-ға дейінгі токтың ағып кетуін сезеді. Тұрмыстық бөлмелерде әдетте 30 мА іске қосу шегі бар құрылғылар орнатылады-бұл электр тоғының қауіпті әсерінен қорғау үшін жеткілікті.
ҚӨҚ жерге тұйықтау жүйесінің маңызды құрамдас бөлігі болып табылады және тоқ өткізгіш бөліктермен байланысқан жағдайда тоқ соғудан қорғайды. Бұл типтегі құрылғылар, көбінесе, тоқ соғу қауіпі жоғары, яғни, ылғалдылығы жоғары жерлерде орнатылады.

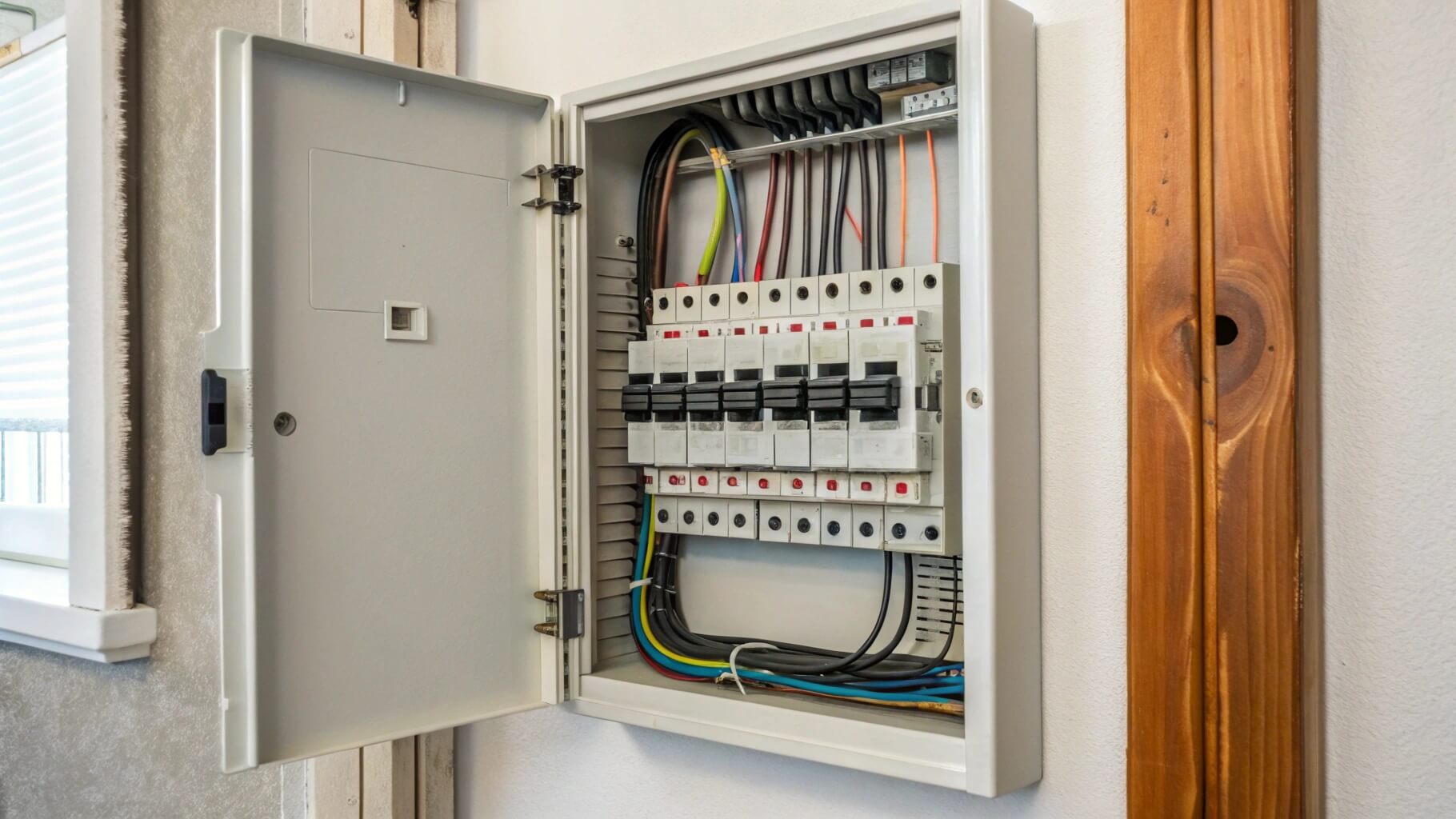

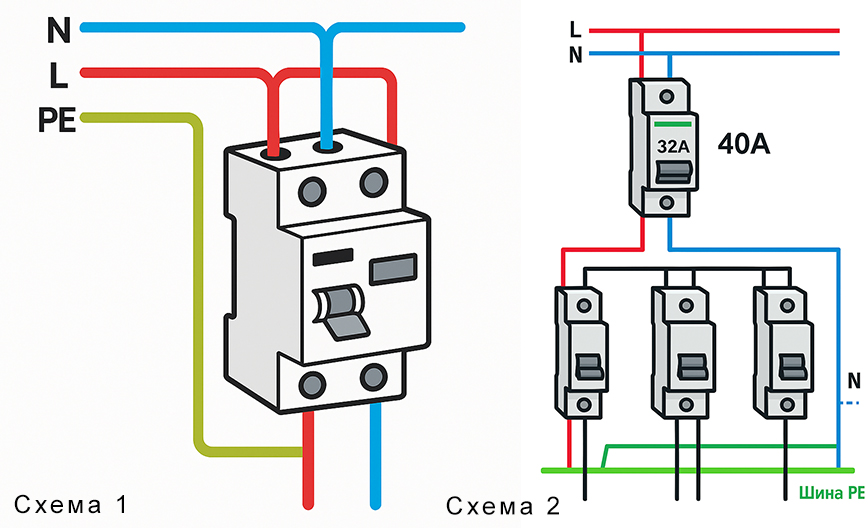

ҚӨҚ орнату кезінде қосылу ережелерін сақтауды ұмытпаңыз. Фазалар мен бейтарапты дәл анықтау керек, сонымен қатар, желідегі тоқтың жалпы шығынын ескерген жөн. Электр құрылғыларының әртүрлі топтары үшін (ас үй техникасы, жарықтандыру, розеткалар) көбінесе жеке қорғаныс ажырату құрылғылары орнатылады.
ҚӨҚ пен дифавтоматтың айырмашылығы неде?
ҚӨҚ пен дифавтоматтың басты айырмашылығы-функционалдылық. ҚӨҚ тек тоқтың ағып кетуінен қорғауға арналған, ал дифаватом ҚӨҚ және Ажыратқыш функцияларын біріктіреді.
Ажыратқыш ағып кету кезінде тоқ соғуын болдырмау үшін қолданылады, сонымен қатар, электр желісін шамадан тыс жүктемелерден, зақымданудан және қысқа тұйықталудан туындаған өрттен қорғайды. Бұл қолданудың кең спектрі бар біріктірілген құрылғы.

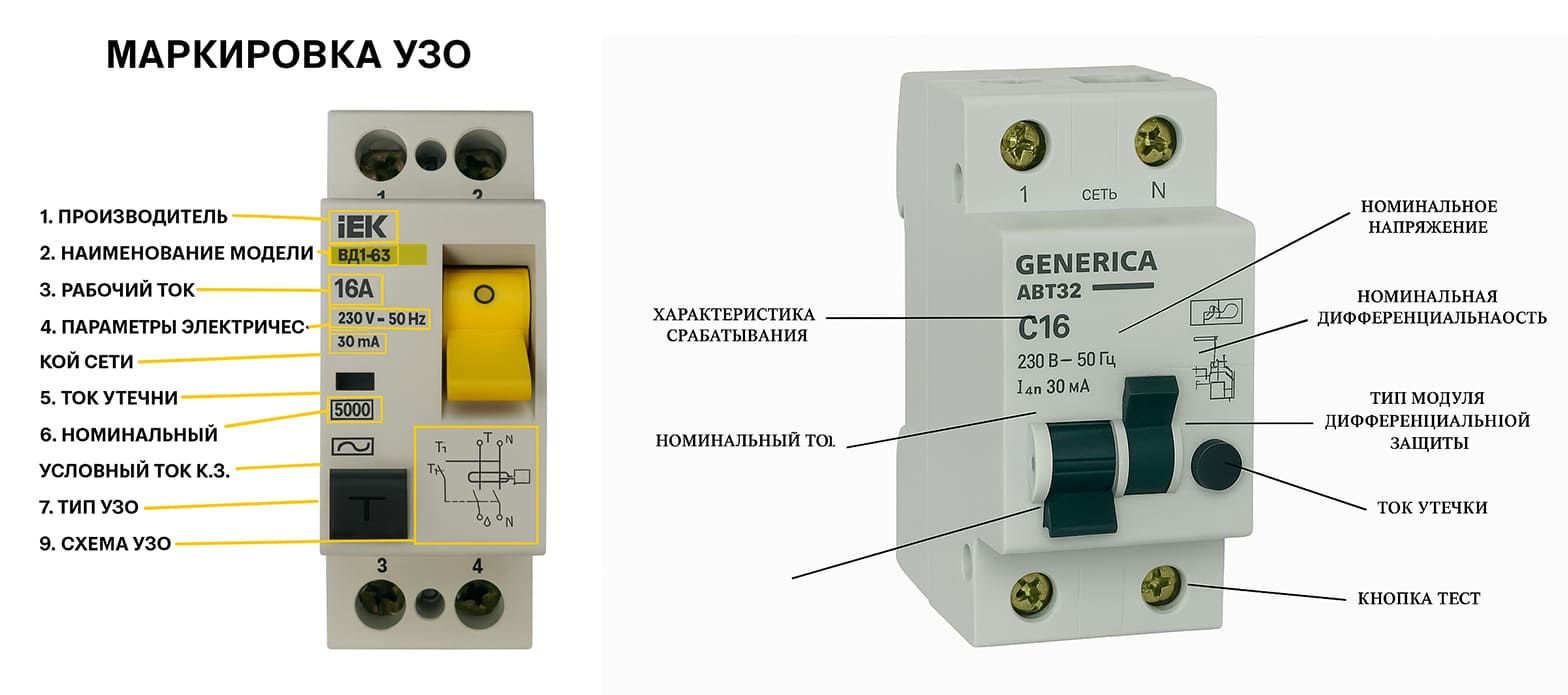

Олардың арасындағы айырмашылық визуалды түрде байқалады:
- ҚӨҚ корпусында тек номиналды тоқтың мәні көрсетіледі.
- Дифавтоматта болса, тоқ мәнінің алдында уақыт сипаттамасының түрін білдіретін (B, C немесе D) әрпі болады.
Құрылғылардағы тізбекті тексеру кезінде дифавтоматтың трансформатордан басқа, ҚӨҚ-те жоқ разрядтау орамдары бар екенін көруге болады.
Қандай жағдайларда:
- Желі Автоматты ажыратқышпен шамадан тыс жүктемеден және қысқа тұйықталудан қорғалған кезде ҚӨҚ бөлек орнатылады.
- Дифаватомат электр қалқаны кеңістігін үнемдеу қажет болғанда немесе желіні кешенді қорғау үшін қолданылады.
Электр сымдарының әр тобы үшін құрылғылардың параметрлерін дұрыс есептеген маңызды. Мысалы, жуынатын бөлме жоғары сезімталдықты қажет етеді.
ҚӨҚ желідегі кернеу деңгейіне қарамастан жұмыс істейді және тек тоқ ағып кеткен жағдайда ғана іске қосылады. Дифаватоматта екі тәуелсіз өшіру механизмі бар – біреуі тоқтың ағуына жауап береді (ҚӨҚ сияқты), екіншісі номиналды қуаттан асып кетуге немесе қысқа тұйықталуға жауап береді.
Ажыратқыштардың екі түрі де күй шамдары менсымдарды қосуға арналған қосқыштармен жабдықталған. Іске қосылғаннан кейін жұмыс орнына оралу арнайы тұтқаның көмегімен қолмен орындалады.
Қазақстанда ҚӨҚ-ты қайдан сатып алуға болады?
Сенімді өндірушілерден ҚӨҚ құрылғысын сатып алу тиімді-оңай.
220 VOLT әр түрлі техникалық сипаттамалары бар тұрмыстық және өндірістік үй-жайларға арналған модельдерді ұсынады. ҚӨҚ таңдау кезінде электр желісінің ерекшеліктерін және құрылғыны орнату орнын ескеріңіз.
Интернет-дүкеніміздің мамандары үй, пәтер немесе кеңсеңіздің сымдарын қорғаудың оңтайлы шешімдерін таңдауға көмектеседі. Біз өнімнің сапасына ғана емес, сонымен қатар, құрылғыларды орнату және қосу бойынша барлық сұрақтарға жауап береміз.
Біздің компанияның саясаты тұтынушылардың қауіпсіздігін қамтамасыз етуге бағытталған, сондықтан да, біз тек сенімді және дәлелденген электр желісін қорғау элементтерін ұсынамыз. ҚӨҚ құрылғысын онлайн режимінде біздің сайтта немесе менеджерге қоңырау шалу арқылы тапсырыс беруге болады.
ҚӨҚ-электр қауіпсіздігін қамтамасыз ететін таптырмас құрылғы. Ол тоқ соғу немесе ағып кету салдарынан өрт шығу қаупі бар әртүрлі жағдайларда қолданылады. Ажыратқыштар сияқты басқа қорғаныс элементтерімен үйлескенде, ҚӨҚ кез – келген объект үшін-пәтерден өнеркәсіптік кәсіпорынға дейін сенімді қауіпсіздік жүйесімен қамтамасыз етеді.
