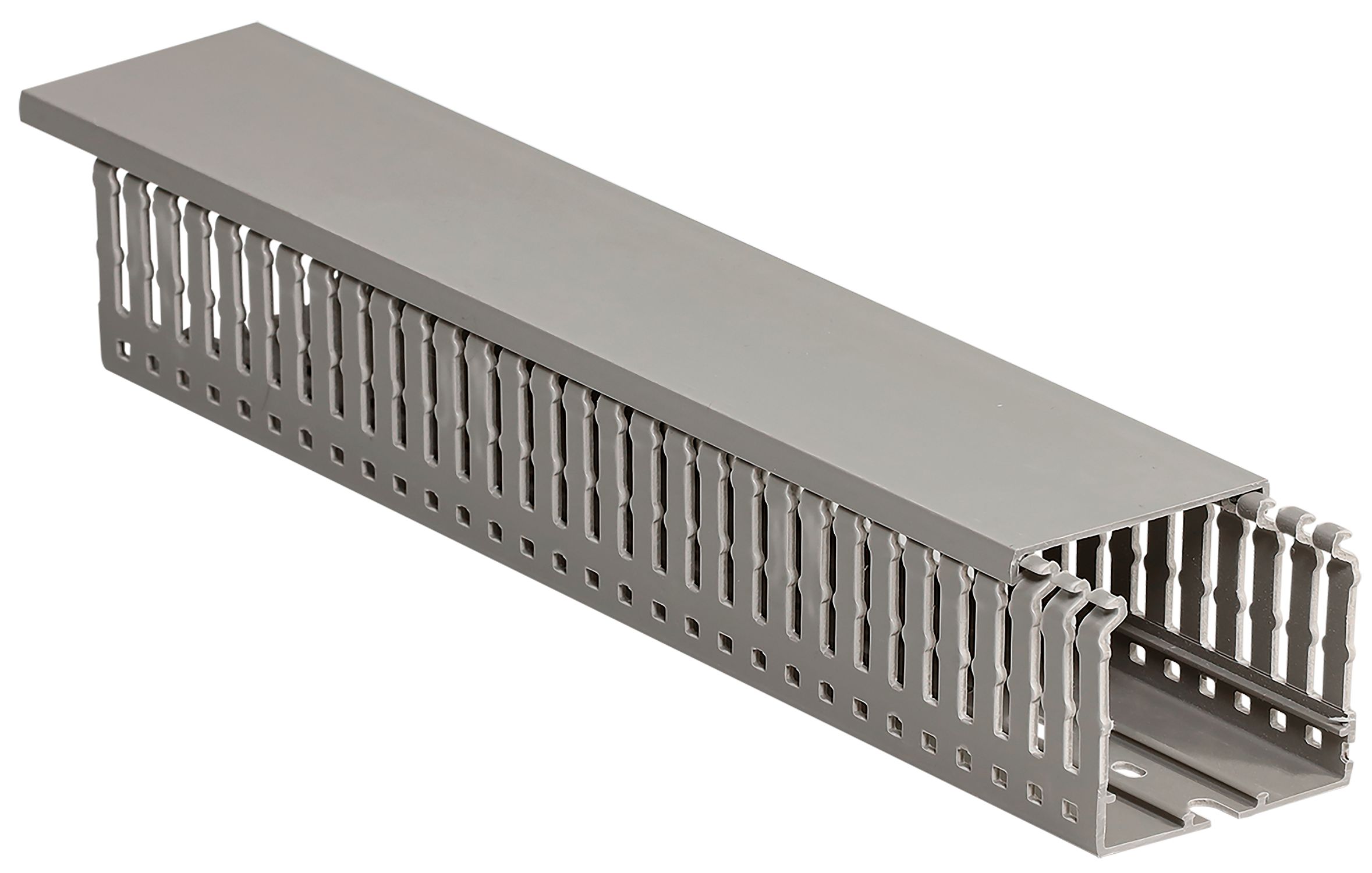

Перфорацияланған кабельдік арна 60*40 перф.4*6 ИЭК
2000
РОССИЯ
сұр тас немесе гранит
пластик
2
кемінде 1.5 Дж
Метр
0.546
25
60
0.002976
40
ИЭК
1
3925902000
60
2047
-15..60°C
негіздегі перфорация
2
Бар
Техникалық сипаттамалары
Биіктігі: 40 мм
Ені: 60 мм
Перфорация қадамы: 6 мм
Кесу ені: 4 мм
Бүйір қабырға түрі: саңылаулармен / ойықтармен
Ұзындығы: 2000 мм
Пайдалы бөлім: 2047 мм2
Бекіту әдісі немесе түрі: негіздегі Перфорация
Түсі: сұр тас / гранит
Материал: ПВХ (PVC)
Орнату температурасы: -15...+60 °C
Бұл өнімге арналған бейне жоқ.
Бұл өнімге әлі шолулар жоқ. Сіз бірінші бола аласыз!
Пікір қалдыру үшін жүйеге кіріңіз.
Непосредственно к DIN-рейке кабель-канал не крепится, так как она предназначена для установки модульного оборудования, а не кабельных трасс.
Для монтажа кабель-канала используются монтажные панели щита или специальные адаптеры/держатели, если они предусмотрены системой производителя. В большинстве случаев канал крепится саморезами к монтажной панели.
Внутри электрических щитов крышка не всегда обязательна, если конструкция щита исключает доступ к токоведущим частям и обеспечена защита от случайного прикосновения.
Однако на практике крышка чаще устанавливается для:
- защиты от пыли и случайного контакта
- улучшения внешнего вида и организации проводки
- предотвращения выпадения проводов
При выводе кабеля через перфорированные отверстия важно исключить повреждение изоляции. Для этого применяются пластиковые втулки (громметы) или заводские защищённые кромки отверстий.
Если кромки острые, обязательно нужно использовать защиту. Для силовых кабелей это особенно важно, для сигнальных — желательно.
Расход кабель-канала зависит от схемы разводки и количества групп, но в среднем:
- 3–5 метров — для стандартного щита 36 модулей
- при сложной разводке может потребоваться больше
Рекомендуется брать запас около 10–20% на подрезку, повороты и корректировку трассы.
