Электр қозғалтқыштарын қорғау автоматы CKF-BT

Басты бет

Каталог

Төменвольтті жабдықтар

Басқару құрылғылары

Реле автоматикасын

Электр қозғалтқыштарын қорғау автоматы CKF-BT

Қазір шолып жатыр 2807 адам

Артикул: EA04.002.004

Қоймада

Бренд:

Евроавтоматика

Сайт идентификаторы:

Ерм008362

Өндірілген:

Евроавтоматика ФиФ СООО

Барлығын көру

12 400.00 ₸

Телефон нөміріңізді қалдырыңыз - біз сізге жұмыс уақытында хабарласамыз

Қарағандыдағы қоймада: 8

Актөбедегі қоймада: 3

Астанадағы қоймада: 1

Вы не авторизованы

Барлық қоймаларды қараңыз

Сипаттамалары

Категория:

Релейная автоматика

Кернеуді өлшеу диапазоны, В:

160-260

Тереңдігі, мм:

Байланыс түрі:

NO/NC

Орнату әдісі:

DIN рейкаға

Фазалар саны:

1 және 3

Өлшеу бірлігі:

Дана

Жұмыс температурасының диапазоны:

-25+50 °C

Уақыт ұстау диапозоны, с:

0.5-15

Салмағы, кг.:

0.104

Климаттық өнімділік:

УХЛ4

Индикация:

Бар

DIN модульдерінің саны:

Номиналды ток, А:

2*8

Көлемі, м3:

0.0002

Қорғау дәрежесі, IP:

Топтық жиынтығында ғана сатылады:

Жоқ

Бренд:

Евроавтоматика

Реле түрі:

электрқозғалтқыштарды қорғау релесі

СЭҚ ТН коды:

8537109800

Басқару тетігінің номиналды кернеуі,В:

160-260

HO контактілер саны:

НЗ контактілер саны:

Тоқ түрі:

Коммутацияланатын тоқ, А:

2*8

Кернеу, В:

160-260

Қосылым түрі:

бұрандалы қосылым

Өндірілген мемлекеті :

БЕЛАРУСЬ

Биіктігі, мм:

Механикалық тозуға төзімділік, цикл:

100 000

Ені, мм:

Бейне

Бұл өнімге арналған бейне жоқ.

Өнім Сипаттамасы

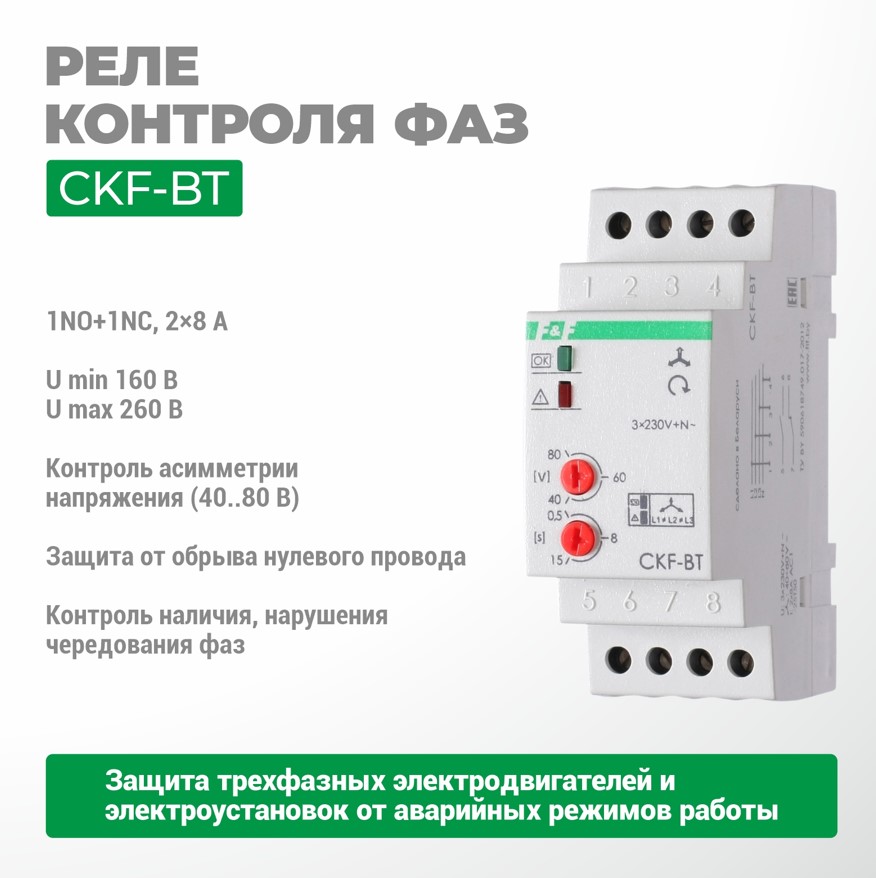

CKF-BT фазалық бақылау релесі үш фазалы желіге қосылған электр қозғалтқыштары мен электр қондырғыларын қорғауға арналған:
1. Кем дегенде бір фазаның болмауы.
2. Кернеу асимметриясы.
3. 260 В-тан астам кернеуді арттыру.
4. Кернеудің 160 В-тан аз төмендеуі.
5. Ауыспалы фазалардың бұзылуы.
6. Нөлдік сымның үзілуі.

Үш фазалы желіден қуат алатын электр қозғалтқыштары мен электр қондырғыларын қорғау үшін қолданылады.
Кернеу норма шегінде болса, атқарушы реле 5,6 контактілері жабық және электр қозғалтқышын басқару контакторының орауышына оның қосылуын басқаратын кернеу беріледі. Жоғарыда аталған төтенше жағдайлардың бірі болған жағдайда реле контактілері ашылады және контактор ажыратылады. Екінші жағдайда, өшіру 0,5-15 секунд реттелетін кідіріспен жүреді. 4 жағдайда өнім 5 секунд кідіріспен өшіріледі. 1, 3, 5, 6 жағдайларда өнім 0,1 секунд кідіріспен өшіріледі. Желілік кернеу қалпына келтірілгеннен кейін автоматты түрде қосылады.
